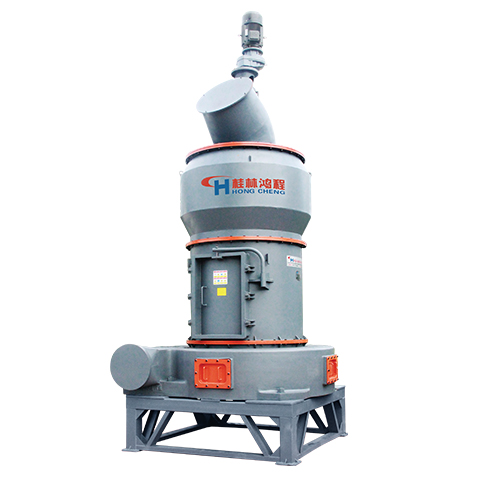

HC1700纵摆磨粉机是桂林鸿程自主开发的新一代大型高效粉体磨粉机。它借鉴了摆式磨粉机的工作原理,改进了摆式磨粉机的摆动方式,在不改变其他参数的情况下,离心碾压力提高近35%,完善了磨辊与磨环接触区,产量比传统5R雷蒙磨粉机高2.5至4倍,粉碎效能大大提高,降低单位能耗,采用强制涡轮分级机,产品的细度范围可达0.18-0.038mm(80-400目)之间。同时,改进了传动装置和磨辊总成密封结构,设备的运行可靠性更高、维护保养更便捷。 HC1700具有产量大、单位功率产量高,综合投资费用及运行费用低,节能环保等特点,是大型粉体加工项目的最优选择。

进料粒度:≤30mm成品细度:0.18-0.038mm产量范围:6-25t/h

雷蒙磨
  • 电厂脱硫石灰石制粉
    hc1700纵摆式大型磨粉机
  • 大型非金属矿制粉
    石灰石制粉雷蒙磨 膨润土制粉雷蒙磨 方解石制粉雷蒙磨
  • 碳酸钙制粉
    煤粉制粉雷蒙磨 钾长石制粉雷蒙磨
  • 大型煤粉设备
    超细磨粉机煤粉制粉
  • 石油焦燃料行业
    石油焦制粉雷蒙磨 立磨
  • 锰矿加工领域
    煤粉雷蒙磨粉机

1、HC1700纵摆式磨粉机是桂林鸿程多位高级工程师紧跟国际制粉行业的发展趋势,研发的一款革命性、创新型的磨粉机,是制粉行业最受欢迎的机型之一。多年来,经市场验证,HC1700运行可靠,节能环保。

2、鸿程专属专利-独特的摆动方式(专利号CN200720081221.1),

新结构梅花架及纵摆磨辊装置,结构先进合理。机器振动非常小,

噪音低、机械运行平稳、性能可靠。

1、 单台产量高达25吨/小时,设备产量相当于6台传统的4R磨粉机。电耗成本低,电耗约为6台4R雷蒙磨粉机的3/4。HC1700的研发成功,是雷蒙磨粉机走向大型化的第一次革命。

2、强制涡轮分级系统(专利号:ZL201030143470.6):分级粒度
  均匀、精细。分级机采用强制涡轮分级机,使成品粒度范围
     从原来的80-325目区间扩展到80-400目区间。分级区
       间大。

   3、纵摆式研磨结构,物料在单位研磨时间内处
   理量更大、效率更高。在与R型磨粉机总功率
   不变的情况,产量同比提高40%以上,单位电耗
   成本节省30%以上,是真正的高效节能型磨粉机
    产品。

1、采用多层阻隔结构保证磨辊装置的密封

(专利号CN200820113450.1):磨辊装置

的工作环境为极高粉尘浓度,传统的R型摆式

磨粉机的磨辊装置靠叠层密封无法可靠进行轴承密封,

每天需要对磨辊总成进行加油保养。而HCZ纵摆式磨粉机

采用免维护油封技术、螺旋密封及骨架油封多层阻隔结构,

有效防护粉尘的进入,维持磨辊总成的正常工作状态,只需500-800个

小时进行加油保养一次,极大地减少设备维护时间。

2. 磨粉机采用变频调速控制,且采用PLC界面操作,基本可实现全自动化生产,车间可实现无人作业,大大节约人工成本。并且客户可以选用磨粉机远程智能监控系统,无时无刻的掌控磨粉机的运行状况。

3、重要部件均采用加厚优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,使用周期长。

1、从原材料的破碎、输送、制粉到成品的收集、存储、及包装,可自成一个独立完整的生产体系,

系统性强。磨粉机为立体结构,占地面积小,同等产

量下,占地面积仅相当于传统4R机的三分之一,大大的

降低了厂房用地及基建成本,投资成本低;

2. 设备的适用性强,无需更换任何部件可满足生产不同物料,不同细度产品的需要。

型号
Model

磨辊个数
Roller Number

磨环直径
Ring Inner Diameter
(mm)

最大进料
颗料尺寸
Max.Feeding size
(mm)

成品颗粒
Fineness (mm)

产量
Capacity (t/h)

整机功率
Total Power (kw)

HC1700 5 1700 ≤30 0.038-0.18 6-25 342-362

注:以上型号可选择鸿程专利-纵摆结构,也可根据加工物料特性及细度选择悬摆结构。2.以上以加工石灰石为例,由于各地物料不同,产量不同,以上数据仅供参考。

Note: 1.The Models above can be equiped with Hongcheng patented certical pendulum sturcture,suspension pendulum structure is also avaible to material character
      and product fineness.

   2.The capacity is for limestone powder, and specification is just a reference. The actual production depends on these materials being processed.

HC大型摆式磨粉机整套结构是由主机、强制涡轮分级机、管道装置、高压鼓风机、双旋风收集系统、脉冲余风收集系统、给料机、电控电机以及颚式破碎机、畚斗提升机等组成。其中磨粉机主机由底座、回气箱、铲刀、磨辊、磨环、罩壳及电机组成。进行碾压磨粉的工件磨环、磨辊采用耐磨材料经铸造而成,其与物料的接触面都经过耐磨处理。系统的动力装置可采用双传动传动系统或减速机传动装置。

雷蒙磨粉机系统图
  • 雷蒙磨粉机主机
    主机
  • 雷蒙磨粉机分级机
    分级机
  • 雷蒙磨粉机风机
    风机
  • 雷蒙磨粉机给料机
    给料机
  • 雷蒙磨粉机包装机
    包装机
  • 雷蒙磨粉机除尘器
    除尘器
