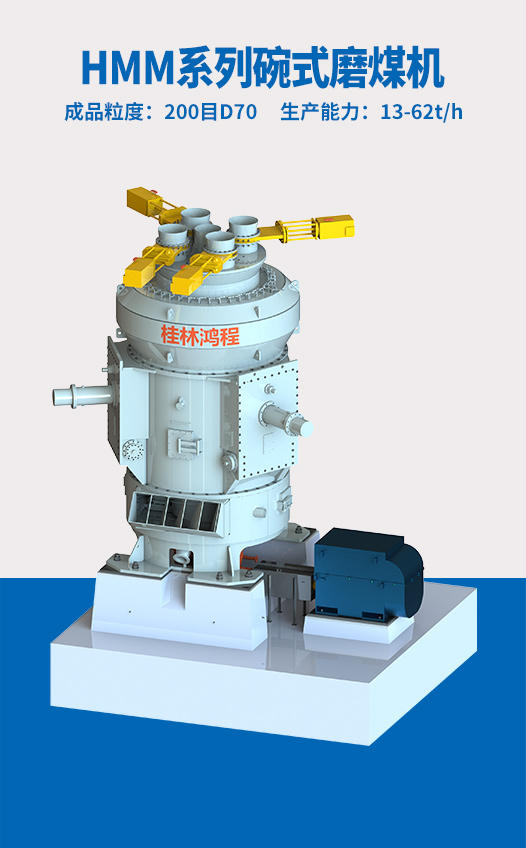

    HMM系列碗式磨煤机是桂林鸿程依托自身30多年磨机研发经验,结合动力用煤的市场需求及煤粉特征,开发出的一款高效低耗、适应性强、节能环保的磨煤专用设备。

    本产品专用于锅炉直吹燃煤的研磨、干燥和分选,广泛应用于火力发电、城市供暖、水泥建材、煤化工、钢铁冶金等多个领域。

设备工作原理

给煤机将原煤经过原煤管道送入磨煤机落煤管。磨煤机在电动机驱动下,通过减速机减速后带动磨碗转动,磨辊在磨碗的带动下转动,碾磨由中央落煤管落到磨碗中的原煤,使其达到能在炉内有效燃烧的细度。经过碾磨的煤粉从磨碗上通过离心力切向甩出,被侧机体接入的一次风经过磨碗叶轮吹入分离器。在分离器中,粗粉被分离出来返回磨碗重磨,细粉被一次风带出分离器,送到锅炉中燃烧。如此循环,完成粉磨作业全过程。

技术优势及特点

  •

    可磨煤种适应性强,基本可加工各个煤种,包括廉价的劣质煤。
  •

    震动小,噪音低,节能环保,石子煤量调控技术好,排出效率高。
  •

    可根据需要选配静态或动态分离器,煤粉细度可做线性调节。
  •

    结构简单合理,无积粉死角,通风阻力小,能承受爆炸压力大,运行安全可靠。
  •

    磨辊与磨碗衬板无直接接触,可空载启动,运行平稳,出力调节范围大。
  •

    磨辊可直接翻出检修更换,磨碗衬板为小块拼成,人工可搬运,维修便捷。
  •

    磨辊辊套采用耐磨合金堆焊,寿命长,且可重复堆焊使用,降低运行成本。
  •

    采用PLC全自动控制系统,并可实现远程控制,操作简便,维修方便,减少人工成本。
  •

    对基础重量和厂房高度要求低,一次风机等配套设备投资小,综合投资成本低。

设备参数

HMM系列碗式磨煤机技术参数

    型号 磨环公称直径(mm) 磨辊公称直径(mm) 入磨粒度(mm) 基本出力(t/h) 入口空气流量(t/h) 磨碗转速(r/min) 额定功率(kw)
    HMM16/3 1400 800 ≤38 13.5 20.3 63.5 132
    HMM18/3 1600 900 20.1 30.2 53.4 200
    HMM20/3 1900 1100 31.1 46.7 45.2 300
    HMM24/3 2200 1300 47.1 70.6 38.4 400
    HMM26/3 2400 1400 55.7 83.6 35.0 500
    HMM28/3 2600 1500 62.0 93.0 33.0 520

    注1:基本出力是指在煤的哈氏可磨度系数为55;煤粉细度通过0.075mm筛子的过筛率为70%;煤的收到基全水分对高挥发分烟煤≤8%,对底挥发分烟煤≤12%工况下的磨煤机研磨能力。

    注2:磨煤机最大阻力为4.5kPa(平原地区)。

    注3:表中电动机使用系数(SF)均为1.15。

说明:产量与物料种类、物料成分、区域分布、原料颗粒大小相关,以上数据仅供参考。
